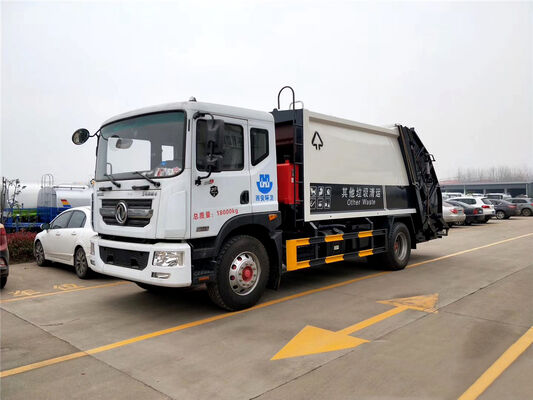

Dongfeng D9 10-12 m³ Arka Yüklemeli Çöp Sıkıştırma Kamyonu

1. Şasi Yapılandırması

Araç, arkaya monte edilmiş bir çöp sıkıştırma gövdesine sahip Dongfeng Dolika D9 şasisi üzerine inşa edilmiştir.

Şasi, 2.315 mm genişliğinde bir buçuk sıralı kabin ile donatılmıştır ve dingil mesafesi seçenekleri 3.950 ila 4.500 mm arasında değişmektedir. Standart motor Dongfeng CMS 180 HP 6 silindirli dizel motor, opsiyonel olarak Yuchai 200 HP motor ile mevcuttur.

Şasi, Çin Ulusal VI emisyon standartlarına uygundur ve 4,5 ton ön aks ve 10 ton arka aks ile donatılmıştır. Diğer standart ekipmanlar şunlardır:

• 10.00R20 radyal lastikler
• Fast 8 ileri şanzıman
• 250 × 4 çerçeve yapısı
• Hava fren sistemi
• Hidrolik direksiyon
• Debriyaj destek sistemi
• Elektrikli camlar
• Merkezi kilit
• Egzoz freni
• Motor freni
• Orijinal klima
• ABS anti-kilit fren sistemi

Not: Şasi özellikleri seçilen dingil mesafesi ve motor yapılandırmasına göre değişiklik gösterebilir. Nihai yapılandırma, satın alma sözleşmesi kapsamında tedarik edilen gerçek araca tabi olacaktır.

2. Özel Ekipman / Sıkıştırma Gövdesi

Sıkıştırma gövdesi yüksek kaliteli manganez çeliğinden3.950 mm ve 4.500 mm

• Gövde kapasitesi: 10-12 m³
• Yan panel kalınlığı: 3-4 mm
• Alt plaka kalınlığı: 4-5 mm
• Gövde malzemesi: Yüksek mukavemetli manganez çeliği

Tam sıkıştırma gövdesi ana olarak şunlardan oluşur:

• Yükleme mekanizması
• Sıkıştırma mekanizması
• Boşaltma mekanizması
• Hidrolik sistem
• Hidrolik yağ deposu
• Yağ haznesi / hidrolik bileşenler

Yükleme mekanizması, braketler, bağlantı mekanizmaları, kancalar ve diğer bileşenlerden oluşur. Hidrolik sistem tarafından tahrik edilen yükleme mekanizması, çöp kutusunu kaldırıp hazneye döndürür.

Çöp, kazıyıcı plaka ve kayar plaka mekanizması aracılığıyla sıkıştırılır ve sıkıştırma gövdesine itilir.

Kamyon atık bertaraf sahasına ulaştığında, arka boşaltma plakası hidrolik olarak kaldırılır ve sıkıştırılmış çöp konteynerden dışarı itilerek boşaltma işlemi tamamlanır.

3. Arka Yükleme / Çöp Kutusu Kaldırma Mekanizması Seçenekleri

Üretici, çeşitli arka yükleme mekanizması yapılandırmaları sunmaktadır:

1. 240 L veya 660 L standart plastik çöp kutusu kaldırma mekanizması
2. Kancalı çöp kutusu kaldırma mekanizması
3. Salıncak kollu kaldırma mekanizması, yaklaşık 1,2 m³
4. kapasiteli çöp konteynerleri için uygundurDevirme kovası / hazne tipi kaldırma mekanizması
5. , gevşek evsel atıkların devrilmesini ve yayılmasını kolaylaştırır

Tam sızdırmaz çöp kutusu kaldırma mekanizması

Belirli arka yükleme mekanizması, müşterinin atık toplama sistemine göre seçilebilir.

Ürün

10-12 m³

* Bu rakamlar, üretici tarafından listelenen farklı şasi/motor yapılandırmalarına karşılık gelir.

5. Diğer Teknik Bilgiler

• Orijinal üretici aşağıdaki yapılandırma ayrıntılarını belirtmektedir:Sıkıştırma gövdesi, 3.950 mm ve 4.500 mm
• için özel olarak tasarlanmıştır.ABS sistemi üreticisi:
• Jiaozuo Xindarui Teknoloji A.Ş.ABS koruyucu malzemesi:
• Q235 çeliği.
• Yan koruyucu muhafazalar şasi çerçevesine kaynaklanmıştır.
• Arka alt koruma, özel ekipman yapısıyla entegre edilmiştir.Arka koruma yerden yükseklik:
• yaklaşık 450 mm.Araç, 3.950 mm ve 4.500 mm
• ile donatılabilir.Mevcut dingil mesafeleri 3.950 mm ve 4.500 mm
• arasındadır.

Genel boyutlar, dingil mesafesine ve arka çıkıntıya göre değişiklik gösterir.

Üretici aşağıdaki boyut kombinasyonlarını listelemektedir:

• Genel uzunluk / dingil mesafesi / arka çıkıntı / arka uzantı:
• 8650 / 4500 / 2460 / 430 mm

7960 / 3950 / 2170 / 580 mm

Bir dizi arka yükleme mekanizması yapılandırması mevcuttur.

6. Şasi Parametreleri

1260 / 2460 mm; 1260 / 2170 mm

7. Motor Seçenekleri
