Ürün Açıklaması:

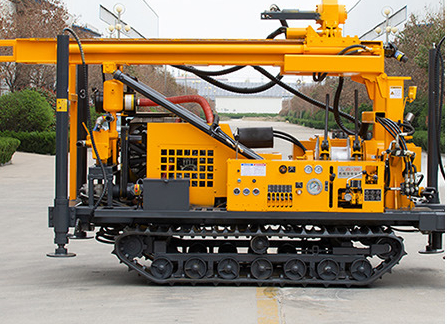

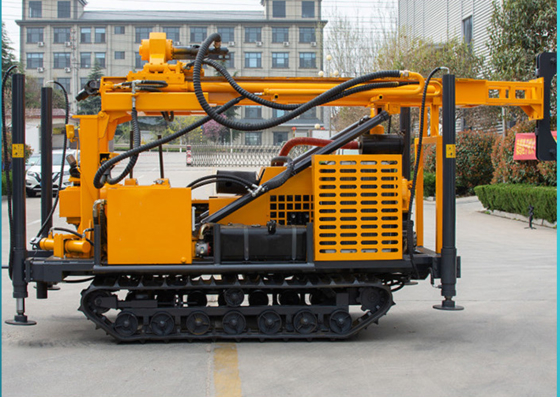

JDL-350 sondaj kulesi, su sondajı ve gaz sondajını entegre eden mekanik bir üst tahrikli sondaj ekipmanıdır. Gaz sondajı ve delik içi çekiç ile toprak katmanlarını delme zorluğu ve su sondaj çamuru ile sert kaya katmanlarını, çakılları ve çakıl katmanlarını delmede düşük inşaat verimliliği sorununu çözer. Çift amaçlı su ve gaz sondaj kulesi, çeşitli formasyonlar için uygundur ve kuyu delme ve çekirdek çıkarma için jeolojik araştırmalarda yüksek verimliliğe sahiptir.
Özellikler:
1. Hidrolik çelik paletlerle donatılmış olup, güçlü arazi kabiliyetine sahiptir;

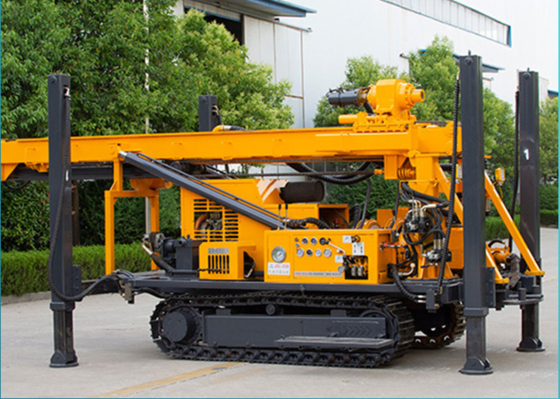

2. Sahada kolay tesviye için 4 hidrolik kare boru yüksek destek ayağı yapılandırır ve çok fazla yükleme ve boşaltma maliyetinden tasarruf edebilir;

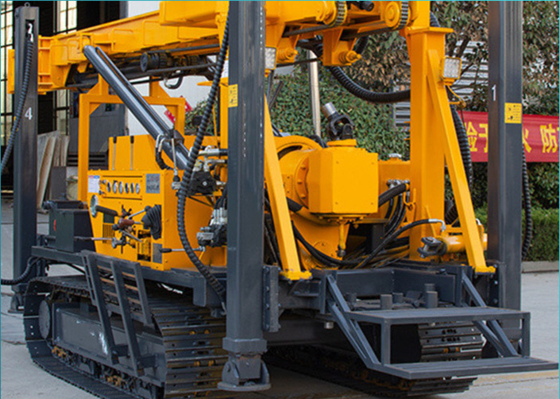

3. Sondaj kulesi, kullanıcı dostu bir tasarıma sahip, her iki tarafta sondaj borusu rafları ve ayak pedalları ile donatılmıştır;
4. Sondaj kulesinin ön ucu, sondaj çubuğunu gevşetmeyi kolaylaştıran yardımcı bir boşaltma çubuğu yağ silindiri ile donatılmıştır;
5. Hidrolik yağ pompası ve güç, sondaj kulesi için güçlü tırmanma ve hareket sağlayan bir üniversal mafsalla doğrudan bağlanır;
6. Bir araba şanzımanı ve hidrolik ayırma yatakları benimseyerek, yüksek oranda uygulanabilir ve vites değiştirmek kolaydır;
7. Sondaj kulesi, yağ beslemesi için çift yağ pompası kullanır ve hidrolik sistem, güç kafasının hızla yükselip alçalmasıyla yönlendirme ve birleştirme teknolojisini kullanır;
8. Katlanabilir bir yardımcı kule ile donatılmış olup, aynı anda 2 adet 3 metrelik sondaj borusunu kaldırabilir.
Parametreler:
| Model |
JDL-350 |
| Çalışma katmanları |
Gevşek toprak katmanı ve ana kaya (sertlik F6~20) |
| Sondaj yöntemi |
Üst tahrikli mekanik döner hidrolik itme, çamur sondajı veya pnömatik delik içi çekiç sondajı |
| Sondaj kapasitesi |
Su sondajı, sondaj çubuğu, çamur sondajı |
530m |
| NQ halat sondajı |
600m |
| Pnömatik sondaj borusu ve pnömatik sondaj |
350m |
| Sondaj çapı |
75mm-350mm |
| Güç |
Dizel motor modeli |
YN33 |
| nominal güç |
58kw |
| nominal hız |
2400r/dak |
| Güç kafası |
dönme hızı |
27~901r/dak |
| tork |
0-10500N.m |
| Besleme sistemi |
kaldırma kuvveti |
120kN |
| itme kuvveti |
85kN |
| Vinç |
Mekanik vinç (tek halat) |
5.5T |
| Sondaj borusu |
sondaj borusu çapı |
50mm/60mm/76mm/89mm |
| Sondaj borusu uzunluğu |
3000mm |
| Paletli taban |
Yürüme hızı |
0~2km/sa |
| Tırmanma kabiliyeti |
25°~30° |
| Genel boyut |
Taşıma durumu |
6300*2000*2600mm |
| çalışma durumu |
3800*2400*7600mm |
| Toplam ağırlık |
6500kg |
| Eşleşen hava kompresörü |
Toplam gaz tüketimi |
16~35m3/dak |
| Çalışma rüzgar basıncı |
10.5~24.6bar |
